临沂宝丽财富广场能耗监测子系统
项目简介
图 临沂宝丽财富广场
项目基本情况
一、前言
为贯彻落实《国务院关于印发节能减排综合性工作方案的通知》(国发[2007]15号)和《关于加强国家机关办公建筑和大型公共建筑节能管理工作的实施意见》（建科[2007]245号），根据《国家机关办公建筑和大型公共建筑节能监管体系建设实施方案》要求，逐步建立起全国联网的国家机关办公建筑和大型公共建筑能耗监测平台，对全国重点城市重点建筑能耗进行监测，并通过能耗统计、能源审计、能效公示、用能定额和超定额加价等制度，促使国家机关办公建筑和大型公共建筑提高节能运行管理水平，培育建筑节能服务市场，为高能耗建筑的进一步节能改造准备条件，住房和城乡建设部会同财政部选定25个省市作为建立机关和大型公建节能监管体系的示范省市，从2008年开始，启动国家机关办公建筑和大型公共建筑能耗检测平台的建设工作，对国家机关办公建筑和大型公共建筑进行能耗监测系统和动态监测。
本次工程为宝丽财富广场数据处理中心能耗监测系统采购项目建立统一管理的建筑能耗分类分项计量，通过对用能情况进行分项管理，实现用能全面分析，以针对性地采取有效的节能措施。
二、总体需求
1.能耗监测系统的需求
3. 2.能耗监测管理系统软、硬件均应采用模块化设计，利于扩展和融合；
3. 3.能耗监测管理系统应具有通信接口，可实现与外部其它相关专业应互联互通。系统应具有自诊断功能，易于维护。
3. 4.能源管理系统软件是以Windows操作系统为基础的开放式网络平台，充分支持国际或者国内主流关系型数据库系统。
3. 5.系统采用B/S和C/S混合架构模式、支持统一身份认证。
3.6.提供严密安全设计，采取足够的措施确保系统的可靠运行和数据的安全保存，具有完善的自诊断功能，保证系统的连续、有效运行，系统内某一部分故障不应影响整个系统的工作。
3. 7.提供可靠、方便的数据备份功能。
3. 8.具备灵活可靠的授权管理功能，层次分明，操作简便。 提供各类图表、WEB浏览等简便直观的人机对话功能。
3. 9.系统报表有一致的格式和布局。
3. 10.提供系统平台二次开发手册、第三方设备驱动开发手册、实时Web服务接口手册。
三、项目概述
宝丽·财富广场项目由山东地王集团投资、临沂宝利置业有限公司开发，总建筑面积30余万㎡。项目位于罗庄开元路（罗五路）和宝泉路交汇处，占据罗庄区商圈最核心地段，该区域是当地多年形成的传统人气商圈，宝丽·财富广场在这个老商圈的基础上，规划打造了9万余㎡的集中式商业，以一站式商业体验中心，升级和颠覆罗庄现有的商业模式，提升现有的商业格局，项目建成后辐射聚拢约60万消费人群，形成强大吸金力，造就罗庄商业新的标杆、新的起点。为社会全力呈现一个规划超前，档次超前的体验式商业项目，助力地域商业升级，繁荣地方经济
1.勘查方法
现场实地采集信息：我司派出2名技术人员到达该项目现场和该项目配电管理人员沟通进入低压配电室进行实地勘察，对现场已按装的能耗监测系统设备及各支路供电情况、计量设备安装环境、计量表柜的安装位置、采集器的安装位置、线路敷设环境进行了认真勘察并做出详细记录。
2.能耗分类分项计量设计方案
通过现场勘察得出的实际能耗情况，该大楼建筑能耗主要为电耗。
2.1用电分类分项计量设计方案
该建筑共152个支路信息，需安装调试152块多功能电表。详见支路信息表。
支路信息表

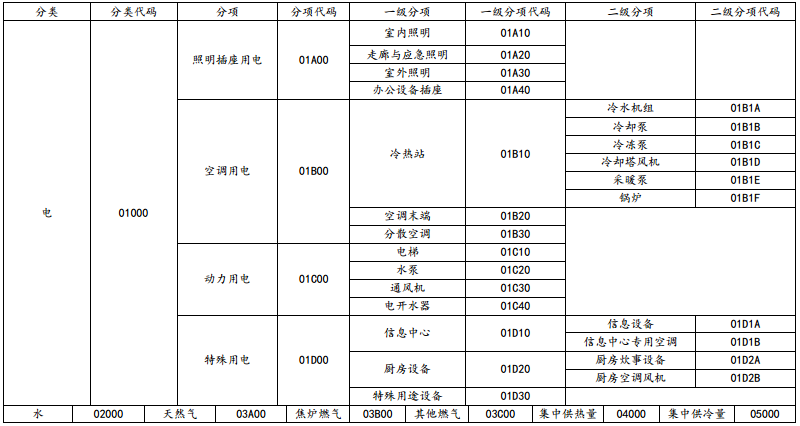

2.2能耗分项
3.设备选型及技术指标
3.1多功能电能表（DMP-1192）
首先应满足通讯功能的要求，应具备RS485通讯接口，都应该使用规范的通讯协议定义。
1) 计量电表应采用多功能智能电表，具备相电流、三相电压、功率因数、瞬态三相总有功功率、瞬态三相总无功功率、累计电度值的测量能力；
2)计量电表需考虑计量支路的设计容量及终端设备负荷，精度要求控制在±0.5%以内；
3)计量电表的数量由初始设计支路决定，包括低压开关柜及备用支路均应加装，各带载配电柜可根据需求加装；
4) 配电总支路上安装计量电表，可用于统计低压侧用电总量，校核支路电耗。

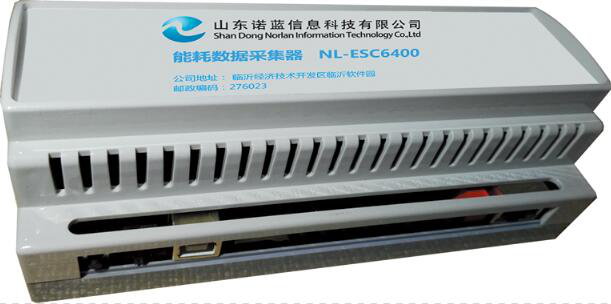

3.2智能数据网关(NL-2000建筑能耗数据采集器)
1）产品概述
该设备是一个高性能的能耗采集设备，负责采集多种计量表具中的计量信息，定期通过 TCP/IP 通道将各种计量信息打包远程上传到服务器中。 支持 DL/T 645-1997、DL/T 645-2007 和 ModBus 协议。 可通过专用软件实时查看设备运行状态。通过 USB 接口可以灵活配置采集器的通讯参数及表具类型和数量。
2） 技术指标
供电电压： 24V AC/DC; 10%
功率： < 10W
贮存温度： 0-50 °C
工作温度： 0-50 °C
湿度： 最大 90% RH，无冷凝
尺寸： 87.5mm（宽）x158.8mm（长）x62mm（高）
RS-485 通讯速率： 1200bps 2400 bps 4800 bps 9600 bps 19200 bps 38400 bps
RS-485 总线介质： 双绞线
以太网通讯速率： 10Mbps
以太网总线介质： 超五类非屏蔽或屏蔽（双绞线或 FTP ）电缆
表具容量： 64
3） 接口与指示灯
1—复位按键（RESET）
2—USB/串口切换开关（SW1）
3—USB 接口（USB）
4—MicroSD 卡座（SD）
5—电源指示灯（PWR）
6—运行状态指示灯 1（STATUS1）
7—运行状态指示灯 2（STATUS2）
8—运行状态指示灯 3（STATUS3）
9—RS485-1 发送指示灯（485-1_Tx）
10—RS485-1 接收指示灯（485-1_Rx）
11—RS485-2 发送指示灯（485-2_Tx）
12—RS485-2 接收指示灯（485-2_Rx）
13—工作模式选择开关（SW2）
14—RJ45 网络接口（NET）
15—RS485-2 接口（RS485-1）
16—RS485-1 接口（RS485-2）
17—电源接口（24V）
注：MicroSD 暂时未使用RS485-1 接口连接支持 DL/T 645-1997/2007 协议的表具，RS485-2 接口连接支持 ModBus协议的表具。
四、系统简介
基于对建筑内部水量、电能、燃气等各项能耗相关信息的采集、数据统计、分析、对比及报表汇总等功能，能耗管理系统为用户提供了一个可视性、易管理、易统计的能耗管理平台，为实现合同能源管理提供了科学准确的依据。
功能优势：
采用B/S架构
能够实现分项计量，基于统一的分项模型对以多个建筑的能耗信息；
能够按照建筑的真实物理结构，实现分区域能耗的计量、分析；
通信方式成熟、安全、可靠，完全满足数据的传输要求，并具备其他数据接入和数据上传功能。
技术优势：
采用JAVA技术实现整体架构，可在Windows、Linux等不同平台上部署。
系统功能需求分析
1首页

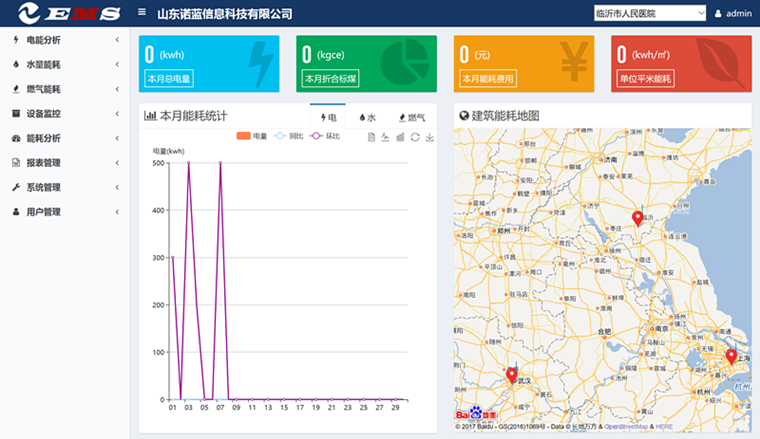

1.1首页主要分为三个区域，其中上方是软件logo，名称及当前登录用于和退出系统，左边是功能导航区，右侧主体部分是信息展示区。
1.2功能导航区包含电能分析、水量能耗、燃气能耗、设备监控、能耗分析、报表管理、系统管理、用户管理等系统主要功能，每个功能下还有若干子功能。
1.3信息展示区分为2部分，左侧是GIS地图，默认显示所有建筑地理位置。右侧显示能耗数据，包过查询时间，默认查询当前月份，建筑的名称，建筑总电量，已经4个分项，分别是空调用电，照明用电，动力用电，其他用电。以及饼图显示分项能耗数据信息。
1.4可以点击地图上的建筑图标，地图会滑到当前点击建筑为中心的区域，并弹出信息框显示建筑名称和建筑图片。右侧显示该建筑的能耗数据，包过查询时间，默认查询当前月份，建筑的名称，建筑总电量，已经4个分项，分别是空调用电，照明用电，动力用电，其他用电。以及饼图显示分项能耗数据信息。
2.电能分析
电能分析是对建筑的用电情况以图形的方式展现、分析。包括：电能首页、电能架构图、电能分项、电能功能区、电能设备、电能分项对比等子模块。
2.1电能首页

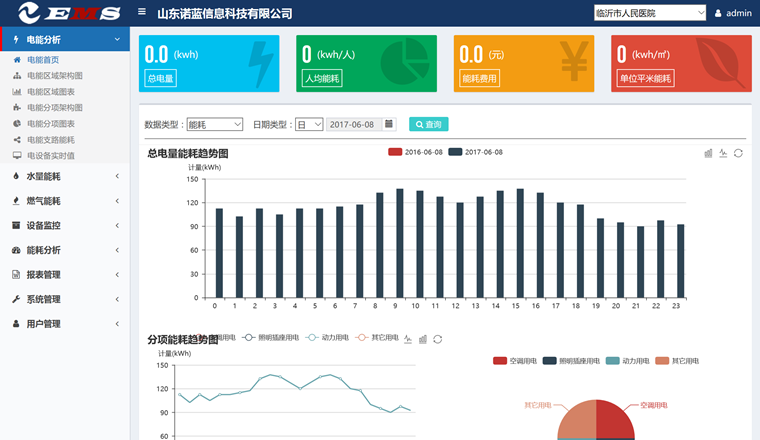

电能首页默认显示建筑单位选择列表中缺省用户单位当日累计到当前时间的能耗信息，包括建筑总电量能耗柱状统计图、分项能耗趋势图。
建筑总电量能耗柱状统计图：用柱状图表示所选建筑单位的总用电统计信息以及去年同期总用电统计信息。当光标落于图形中的某个柱上时，会显示该时间段的数据标签。
分项能耗趋势图：显示当前建筑所选时段的空调用电、照明插座用电、动力用电、其他用电的分项能耗趋势图。
2.2电能区域架构图
电能区域架构图默认显示建筑单位选择列表中缺省用户单位各区域当日累计到当前时间的能耗信息。通过筛选条件可以查看当前时间段内各区域的能耗信息或费用信息。
2.3电能区域图表
电能区域图表用来显示某些区域在指定时间段内的能耗趋势图。
首先要在“建筑区域”面板中的建筑区域树结构中选择要查看的区域内容（支持多选），点击“查询”方可显示图形化分析结果。
同时“数据类型”提供了能耗（kwh）、费用（元）两种数据类型，“时间”支持按天、按月、按年查询。可根据实际需要，选择“建筑单位”、 “数据类型”、“时间”等数据筛选条件，点击“查询”方可重新显示相应趋势图。将鼠标悬浮于趋势图中任意一点可以查看相关数据信息。
2.4电能分项架构图
电能分项架构图默认显示建筑单位选择列表中缺省用户单位各分项当日累计到当前时间的能耗信息。通过筛选条件可以查看当前时间段内各分项的能耗信息或费用信息。
2.5电能分项图表
电能分项图表用来显示某些分项在指定时间段内的能耗趋势图。
首先要在“电能分项”面板中的电能分项树结构中选择要查看的分项内容（支持多选），点击“查询”方可显示图形化分析结果。
同时“数据类型”提供了能耗（kwh）、费用（元）两种数据类型，“时间”支持按天、按月、按年查询。可根据实际需要，选择“建筑单位”、 “数据类型”、“时间”等数据筛选条件，点击“查询”方可重新显示相应趋势图。将鼠标悬浮于趋势图中任意一点可以查看相关数据信息。
2.6电能支路能耗
电能支路能耗用来显示某些电表设备在指定时间段内的能耗趋势图。
首先要在“电表设备”面板中的电表设备列表中选择要查看的电表设备内容（支持多选），点击“查询”方可显示图形化分析结果。
同时“数据类型”提供了能耗（kwh）、费用（元）两种数据类型，“时间”支持按天、按月、按年查询。可根据实际需要，选择“建筑单位”、 “数据类型”、“时间”等数据筛选条件，点击“查询”方可重新显示相应趋势图。将鼠标悬浮于趋势图中任意一点可以查看相关数据信息。
2.7电设备实时值
电设备实时值可以显示电表设备的最新值以及更新时间等信息。
选择页面左上角建筑单位后，点击 “查询”可以查看当前建筑下的电表设备信息。
3.水量能耗
总述：能源分类监测——水量，通过水建筑区域架构、水计量设备等方式快捷、科学、人性化地为建筑用水相关数据的查看提供支持。
能源分类监测——水量，包括“水量首页”“水量区域”“水量支路能耗”等子功能模块。
3.1水量首页
总述：水量首页用于综合显示某建筑最新水能耗数据统计及分析结果。
3.1.1总水量能耗趋势图
以柱状图及折线图的形式图形化显示某一建筑总水量分析结果。缺省显示当天、去年同期的对比分析结果，可以选择“能耗”“费用”数据换算类型。
将鼠标悬浮于其上可以查看相关数据信息。通过点击能耗数据分析图下方的图例，可以选择性地显示或隐藏相关能耗数据，以便于操作者有针对性地查看。
支持对往期的数据查询，支持按日、月、年进行数据查询和对比分析。
3.1.2最新统计数据
显示该建筑当月“当天总能耗”“当天总费用”“当天单位平米能耗”数据。
此区域内的数据随“总水量能耗分析图”中设定的查询日期联动。
3.2水量区域
总述：建筑区域架构是根据建筑的物理结构和用能单位将建筑物自定义分区。可以通过“建筑区域”查看该建筑用水能耗、费用等相关数据，支持年、月、日时间条件的选择。
1）水建筑区域的划分在系统后台完成，前台只提供相关区域的划分结果信息。
2）首先要在“建筑单位”设置面板中的建筑区域树结构中选择要查看的内容（支持多选），界面方可显示图形化分析结果。
3）同时“数据类型”提供了能耗（m³）、费用（元）两种数据查看方式，“时间”支持按天（日期）、月份、年份查询。可根据实际需要，选择“建筑单位”、 “数据类型”、“时间”等数据筛选条件，重新刷新显示。
4）将鼠标悬浮于其上可以查看相关数据信息。点击能耗数据分析图下方的图例，可以选择性地显示或隐藏相关能耗数据，以便于操作者有针对性地查看。
3.3水量支路能耗
总述：水计量设备，是指按独立末端设备（水表）查看水能耗数据。
在“选择支路”设置面板中的支路参数树结构中选择要查看的内容（支持多选），界面方可显示图形化分析结果。
同时“数据类型”提供了能耗（m³）、费用（元）两种数据查看方式，“时间”支持按天、月份、年份查询。可根据实际需要，选择“建筑单位”、“数据类型”、“时间”等数据筛选条件，重新刷新显示。
将鼠标悬浮于其上可以查看相关数据信息。点击能耗数据分析图下方的图例，可以选择性地显示或隐藏相关能耗数据，以便于操作者有针对性地查看。
3.4报表
3.4.1多建筑总用电报表
多建筑总用电能耗报表是对多个建筑的电能耗使用情况的报表分析。可以Excel格式导出。
首先要在“选择建筑”设置面板中的建筑树结构中选择要查看的内容（支持多选），点击“查询”方可显示图形化分析结果。
同时“数据类型”提供了能耗（kWh）、费用（元）两种数据查看方式，“时间”支持按天（日期）、月份、年份查询。可根据实际需要，选择“建筑单位”、 “数据类型”、“时间”等数据筛选条件，重新点击“查询”显示。
3.4.2分项电量报表
分项电量报表是对多个分项的电能耗使用情况的报表分析。可以Excel格式导出。
首先要在“选择分项”设置面板中的分项树结构中选择要查看的内容（支持多选），点击“查询”方可显示图形化分析结果。
同时“数据类型”提供了能耗（kWh）、费用（元）两种数据查看方式，“时间”支持按天（日期）、月份、年份查询。可根据实际需要，选择“建筑单位”、 “数据类型”、“时间”等数据筛选条件，重新点击“查询”显示。
3.4.3区域电量报表
区域电量报表是对多个建筑区域的电能耗使用情况的报表分析。可以Excel格式导出。
首先要在“选择区域”设置面板中的建筑区域树结构中选择要查看的内容（支持多选），点击“查询”方可显示图形化分析结果。
同时“数据类型”提供了能耗（kWh）、费用（元）两种数据查看方式，“时间”支持按天（日期）、月份、年份查询。可根据实际需要，选择“建筑单位”、 “数据类型”、“时间”等数据筛选条件，重新点击“查询”显示。
3.4.4支路电量报表
支路电量报表是对多个支路的电能耗使用情况的报表分析。可以Excel格式导出。
首先要在“选择支路”设置面板中的支路树结构中选择要查看的内容（支持多选），点击“查询”方可显示图形化分析结果。
同时“数据类型”提供了能耗（kWh）、费用（元）两种数据查看方式，“时间”支持按天（日期）、月份、年份查询。可根据实际需要，选择“建筑单位”、 “数据类型”、“时间”等数据筛选条件，重新点击“查询”显示。
3.4.5水量报表
水量报表是对多个水表的水量能耗使用情况的报表分析。可以Excel格式导出。
首先要在“选择设备”设置面板中的水表树结构中选择要查看的内容（支持多选），点击“查询”方可显示图形化分析结果。
同时“数据类型”提供了能耗（m³）、费用（元）两种数据查看方式，“时间”支持按天（日期）、月份、年份查询。可根据实际需要，选择“建筑单位”、 “数据类型”、“时间”等数据筛选条件，重新点击“查询”显示。
3.5设备监控
3.5.1采集器监控
总述：对采集器进行监控，一旦发现采集器离线，用户可通过发送邮件功能，向项目管理人员发送邮件进行通知。
该页面显示按照采集器编号排序，显示“采集器编号”、“采集器名称”、“建筑编号”、“建筑名称”、“状态”等信息。提供发送邮件功能，当采集器离线时，可以通过邮件方式，通知项目管理人员。管理员邮箱信息在建筑单位的扩展信息中填写。
3.5.2异常数据
总述：数据异常及数据丢失后，该仪表设备名称、编号等信息将在实时监控列表中按出错日期倒排序列出。
①数据丢失查看
丢失数据列表中，按丢失时间倒排序显示出设备名称、设备编号、设备类型、日期、错误状态、错误值等信息。
缺省为电、水、燃气全部仪表出错数据信息，可通过“设备类型”有选择地分类查看。
②数据异常查看
出错数据列表中，按出错时间倒排序显示出出错数据列表中，按出错时间倒排序显示出设备名称、数据编号、出错日期、错误状态、错误值等信息。
缺省为电、水、燃气全部仪表出错数据信息，可通过“设备类型”有选择地分类查看。
3.6系统管理
系统管理模块主要用于工程实施人员对系统中建筑单位、分项计量、采集器、电度仪表及电建筑区域、水仪表及水建筑区域、燃气量建筑区域等进行配置及数据维护管理。
3.6.1建筑单位管理
总述：“建筑单位管理”用于维护系统所管理、监测的全部建筑单位信息。提供建筑单位的“添加”“删除”“修改”“建筑扩展信息管理”“建筑图片管理”等功能。
添加建筑单位
创建新的建筑单位，填写建筑相关基础数据。
1)在“建筑单位管理”窗口中，点击“添加”按钮。
2)在弹出的“添加建筑单位”窗口中正确填写后点击面板下方的“保存”/“取消”按钮，提交或放弃提交数据。
3)弹出操作成功/失败提示窗口，点击“确定”关闭弹出窗口后自动刷新建筑单位列表。
删除建筑单位
删除系统中已存在的建筑单位及相关数据。
1)在建筑单位列表中，单击选择需要删除的建筑单位名称。
2)点击“删除”按钮：在弹出的确认窗口中选择“确定”/“取消”：删
除或放弃删除数据。
3)弹出操作成功/失败提示窗口，点击“确认”关闭弹出窗口并自动刷新建筑单位列表。
修改建筑单位
维护更新系统中已存在的建筑单位信息。
1)在建筑单位列表中，单击选择需要进行修改的建筑单位名称。
2)点击“修改”按钮：在弹出的“修改建筑单位”面板中对数据进行修改。
3)点击输入面板下方的“保存修改”/“取消”按钮：提交或放弃修改数据。
4)弹出操作成功/失败提示窗口，点击“确认”关闭弹出窗口并自动刷新建筑单位列表。
建筑扩展信息维护
维护建筑相关基本信息，为系统的各项能耗分析提供基础数据。
1)在建筑单位列表中，单击选择需要维护的建筑单位。
2)点击“扩展信息”按钮：在弹出的“建筑单位扩展信息”面板中对建筑扩展信息进行添加/修改，其中标有“*”号的为必填项。
3)点击输入面板下方的“保存扩展”/“取消”按钮：提交或放弃提交数据。
4)弹出操作成功/失败提示窗口，点击“确认”关闭弹出窗口。
建筑图片管理
对系统中所用建筑图片进行维护管理。
1)在建筑单位列表中，单击选择需要上传或维护建筑图片的建筑单位。
2)点击“建筑图片”按钮：在弹出的“添加建筑图片”面板中对建筑图片进行上传/覆盖更新。
3)点击输入面板下方的“关闭”按钮，关闭弹出窗口，完成操作。
[重要说明]：
a)允许.jpg .gif .png .bmp格式图片，图片大小不得超过2M。
b)图片一经上传不允许删除，可通过覆盖更新功能修改上传图片。
3.6.2采集器管理
采集器管理子模块用于实现对本系统中各建筑单位所需的能耗数据采集器及其相关信息的添加、删除、修改。
能耗数据采集器是设备能耗采集系统的一部分，负责从计量仪表中获取和存储能耗数据和运行参数数据，并以基于《功能建筑节能监测系统技术规范》附录H中的协议，通过有线或者无线方式将数据传输到数据中心的设备。
添加采集器
采集器编码：采集器所对应的唯一标识，参照《建筑节能导则》，必填项；
采集器名称：采集器的名称，必填项；
所属单位：选择采集器对应的建筑；
删除采集器
在采集器管理列表中，单击列表中的“删除”按钮，系统弹出确认删除窗口，点击“是”按钮，所选采集器及相关信息将从列表中删除并提示删除成功。
修改采集器
在采集器管理列表中，选择目标采集器，点击编辑按钮，即可修改采集器信息。
3.6.3设备管理
3.9.2添加设备
点击主窗口上方的“添加”按钮，即可为创建新的设备。
设备编码：两位数字，不支持中文及其它符号，必填项；
设备描述：电度仪表名称，支持中文、数字、字母或其组合，必填项；
变比：电表的互感器变比
最大值：电表的最大计数
表具类型：选择设备类型
所属采集器：从系统给出的下拉菜单中选择，必填项；
计量分项：从系统给出的列表中选择，必填项；
所属区域：从系统给出的列表中选择，必填项；
仪表参数：从系统给出的列表中选择，必填项；
计量单位：根据所选择“设备类型”，从系统给出的下拉菜单中选择相应单位，必填项；
设置完成后，点击“保存”按钮完成操作。
删除设备
在设备管理列表中，单击列表中的“删除”按钮，系统弹出确认删除窗口，点击“是”按钮，所选采集器及相关信息将从列表中删除并提示删除成功。
修改设备
在设备管理列表中，点击列表中的编辑按钮，即可弹出编辑面板，修改对应信息，点击确认即可。
查看子设备
在设备管理列表中，点击列表中的查看子设备按钮，在列表下面显示出子设备的信息。
删除子设备
在设备管理列表中，点击列表中的查看子设备按钮，在列表下面显示出子设备的信息。点击子设备列表中的删除按钮，删除子设备信息。
3.6.4区域管理
区域管理子模块用于实现对本系统中各建筑单位划分区域及其相关信息的添加、删除、修改功能。
添加一级区域
点击右上角“添加一级区域”按钮，弹出添加一级区域输入框，输入对应的信息，点击“确定”按钮，即可完成添加一级区域功能。
添加子区域
在区域列表中，点击某条区域记录右侧的“添加子区域”按钮，弹出添加子区域输入框，输入对应的信息，点击“确定”按钮，即可完成添加子区域功能。
修改区域
在区域列表中，点击某条区域记录右侧的“修改”按钮，弹出修改区域输入框，输入对应的信息，点击“确定”按钮，即可完成修改区域功能。
删除区域
在区域列表中，点击某条区域记录右侧的“删除”按钮，弹出删除区域确认框，点击“是，删除！”按钮，即可完成删除区域功能，删除当前区域时，当前区域的子区域也会被删除。
3.6.5费用计划管理
费用计划管理子模块用来定义和维护不同行政区域内、不同时段各分项能耗的计费标准，以方便系统准确计算出能耗费用。
添加能耗费用计划
点击右上角“添加费用计划”按钮，弹出添加费用计划输入框，输入对应的信息，点击“确定”按钮，即可完成添加费用计划功能。
删除能耗费用计划
在费用计划列表中，点击某条费用计划右侧的“删除”按钮，弹出删除费用计划确认框，点击“是，删除！”按钮，即可完成删除费用计划功能。
修改能耗费用计划
在费用计划列表中，点击某条费用计划右侧的“修改”按钮，弹出修改费用计划输入框，输入对应的信息，点击“确定”按钮，即可完成修改费用计划功能。
费用详细计划管理
点击某个费用计划右方的“查看详细”按钮，即可管理该能耗费用计划的详细信息，包括添加、修改和删除计划内容功能。
点击“添加详细信息”按钮，弹出“添加费用详细信息”面板，填写下列信息：
费用类型：从系统提供的选项下拉菜单中选择，必填项；
单价：输入数字，整数及小数均可，单位为元人民币，必填项；
开始时间：时、分的设置采用24小时制，必填项；
结束时间：说明及操作同于开始时间。
设置完成后，点击“保存”按钮完成操作。
3.6.6虚拟表具管理
虚拟表具管理子模块用来定义和维护虚拟表能耗的计算公示，以方便系统计算虚拟表能耗。
在虚拟表列表中，点击某条虚拟表右侧的“修改公示”按钮，弹出修改公示输入框，输入对应的信息，点击“确定”按钮，即可完成修改虚拟表公示功能。
3.7权限管理
权限管理模块包括角色管理、用户管理两部分功能，主要用于系统管理员根据实际情况，为本系统的使用者科学合理地定义角色，给角色赋予相应的从系统浏览数据或向系统提交数据的权限，并将角色赋予每位系统用户。
3.7.1角色管理
角色管理子模块将系统中“各功能子模块的数据浏览权限，根据实际需要进行科学合理的分配，并定义为若干的角色。不同角色对于系统的浏览或操作权限不同。如下图所示：
添加角色
创建新的角色，并赋予相应模块的操作权限。
1)在“角色管理”窗口中，点击“添加”按钮。
2)在弹出的“添加角色信息”窗口中正确填写后点击面板下方的“保存”/“取消”按钮，提交或放弃提交数据。
3)弹出操作成功/失败提示窗口，点击“确定”关闭弹出窗口后自动刷新用户列表。
[表单字段说明]：
角色名称：允许输入中文、英文、字母，必填项。
描述信息：对角色进行简单说明，必填项。
权限：根据系统操作实际需要，在功能模块树状结构图中为每个角色赋予相应的操作权限。
删除角色
删除系统中已存在的角色及相关信息。
4)在角色列表中，单击选择需要删除的角色名称。
5)点击“删除”按钮：在弹出的确认窗口中选择“确定”/“取消”：删
除或放弃删除数据。
6)弹出操作成功/失败提示窗口，点击“确认”关闭弹出窗口并自动刷新角色列表。
修改角色
维护更新系统中已存在的角色信息。
7)在角色列表中，单击选择需要进行修改的角色名称。
8)点击“修改”按钮：在弹出的“修改角色信息”面板中对数据进行修改。
9)点击输入面板下方的“保存”/“取消”按钮：提交或放弃修改数据。
10)弹出操作成功/失败提示窗口，点击“确认”关闭弹出窗口并自动刷新角色列表。
3.7.2用户管理
“用户管理”为建筑节能综合管理系统的操作人员提供了用户的添加、删除、修改功能，以及角色分配功能。
3.10.1添加用户
创建新的用户信息，并进行相应权限设置。
1)在“用户管理”窗口中，点击“添加”按钮。
2)在弹出的“添加用户信息”窗口中正确填写后点击面板下方的“保存”/“取消”按钮，提交或放弃提交数据。
3)弹出操作成功/失败提示窗口，点击“确定”关闭弹出窗口后自动刷新用户列表。
[表单字段说明]：
用户名：允许输入中文、英文、字母，必填项。
密码：允许输入英文、字母、字符，必填项。
类型：用户类型分为两类，“管理员” “普通用户”，缺省为“管理员”。管理员为系统管理员，普通用户指单建筑管理者。
角色：角色的分类，读取管理员在“角色管理”中创建的分类。系统默认数据为“管理员”“用户”两个。
管辖建筑：为该用户分配可监测或管理的建筑单位，至少关联一个建筑，必填项。
删除用户
删除系统中已存在的用户及相关信息。
6)在用户列表中，单击选择需要删除的用户名。
7)点击“删除”按钮：在弹出的确认窗口中选择“确定”/“取消”：删
除或放弃删除数据。
8)弹出操作成功/失败提示窗口，点击“确认”关闭弹出窗口并自动刷新用户列表。
修改用户
维护更新系统中已存在的用户信息。
9)在用户列表中，单击选择需要进行修改的用户名。
10)点击“修改”按钮：在弹出的“修改用户信息”面板中对数据进行修改。
11)点击输入面板下方的“保存”/“取消”按钮：提交或放弃修改数据。
弹出操作成功/失败提示窗口，点击“确认”关闭弹出窗口并自动刷新用户列表。
图 临沂宝丽财富广场
项目基本情况
一、前言
为贯彻落实《国务院关于印发节能减排综合性工作方案的通知》(国发[2007]15号)和《关于加强国家机关办公建筑和大型公共建筑节能管理工作的实施意见》（建科[2007]245号），根据《国家机关办公建筑和大型公共建筑节能监管体系建设实施方案》要求，逐步建立起全国联网的国家机关办公建筑和大型公共建筑能耗监测平台，对全国重点城市重点建筑能耗进行监测，并通过能耗统计、能源审计、能效公示、用能定额和超定额加价等制度，促使国家机关办公建筑和大型公共建筑提高节能运行管理水平，培育建筑节能服务市场，为高能耗建筑的进一步节能改造准备条件，住房和城乡建设部会同财政部选定25个省市作为建立机关和大型公建节能监管体系的示范省市，从2008年开始，启动国家机关办公建筑和大型公共建筑能耗检测平台的建设工作，对国家机关办公建筑和大型公共建筑进行能耗监测系统和动态监测。
本次工程为宝丽财富广场数据处理中心能耗监测系统采购项目建立统一管理的建筑能耗分类分项计量，通过对用能情况进行分项管理，实现用能全面分析，以针对性地采取有效的节能措施。
二、总体需求
1.能耗监测系统的需求
能源管理系统平台基本架构分为三个层次，底层为基础数据层，主要通过电表、冷量表、热量表、水表采集基础能耗、能效及环境数据；中间层为通讯层，能源管理系统通过数据采仪采集基础数据，并对基础数据进行能耗分析、能效分析和应用到节能管理中；顶层为集团管理层，集团管理层通过对各个项目关键性指标数据的统一采集，可实现项目间的横向比较，并进行集团化管理。
2.建筑能耗采集上传的需求
2. 1.系统传输网络需具备灵活的组网特点、高抗干扰特性和良好的系统兼容性；2. 2.各建筑上传到上级的数据需保持一致性，包括数据类型、数据命名、文件格式、上传间隔等，上级能效管理系统能根据数据进行进一步的统计分析。
3.建筑能耗的分类查询需求
3.1.能源管理系统对监测范围内分布的各个独立的监测对象进行遥测、记录和处理相关能耗数据，按照上级监测管理系统或管理部门的要求提供相应的能耗数据和能耗报表；3. 2.能耗监测管理系统软、硬件均应采用模块化设计，利于扩展和融合；
3. 3.能耗监测管理系统应具有通信接口，可实现与外部其它相关专业应互联互通。系统应具有自诊断功能，易于维护。
3. 4.能源管理系统软件是以Windows操作系统为基础的开放式网络平台，充分支持国际或者国内主流关系型数据库系统。
3. 5.系统采用B/S和C/S混合架构模式、支持统一身份认证。
3.6.提供严密安全设计，采取足够的措施确保系统的可靠运行和数据的安全保存，具有完善的自诊断功能，保证系统的连续、有效运行，系统内某一部分故障不应影响整个系统的工作。
3. 7.提供可靠、方便的数据备份功能。
3. 8.具备灵活可靠的授权管理功能，层次分明，操作简便。 提供各类图表、WEB浏览等简便直观的人机对话功能。
3. 9.系统报表有一致的格式和布局。
3. 10.提供系统平台二次开发手册、第三方设备驱动开发手册、实时Web服务接口手册。
三、项目概述
宝丽·财富广场项目由山东地王集团投资、临沂宝利置业有限公司开发，总建筑面积30余万㎡。项目位于罗庄开元路（罗五路）和宝泉路交汇处，占据罗庄区商圈最核心地段，该区域是当地多年形成的传统人气商圈，宝丽·财富广场在这个老商圈的基础上，规划打造了9万余㎡的集中式商业，以一站式商业体验中心，升级和颠覆罗庄现有的商业模式，提升现有的商业格局，项目建成后辐射聚拢约60万消费人群，形成强大吸金力，造就罗庄商业新的标杆、新的起点。为社会全力呈现一个规划超前，档次超前的体验式商业项目，助力地域商业升级，繁荣地方经济
1.勘查方法
现场实地采集信息：我司派出2名技术人员到达该项目现场和该项目配电管理人员沟通进入低压配电室进行实地勘察，对现场已按装的能耗监测系统设备及各支路供电情况、计量设备安装环境、计量表柜的安装位置、采集器的安装位置、线路敷设环境进行了认真勘察并做出详细记录。
2.能耗分类分项计量设计方案
通过现场勘察得出的实际能耗情况，该大楼建筑能耗主要为电耗。
2.1用电分类分项计量设计方案
该建筑共152个支路信息，需安装调试152块多功能电表。详见支路信息表。
支路信息表
2.2能耗分项
3.设备选型及技术指标
3.1多功能电能表（DMP-1192）
首先应满足通讯功能的要求，应具备RS485通讯接口，都应该使用规范的通讯协议定义。
1) 计量电表应采用多功能智能电表，具备相电流、三相电压、功率因数、瞬态三相总有功功率、瞬态三相总无功功率、累计电度值的测量能力；
2)计量电表需考虑计量支路的设计容量及终端设备负荷，精度要求控制在±0.5%以内；
3)计量电表的数量由初始设计支路决定，包括低压开关柜及备用支路均应加装，各带载配电柜可根据需求加装；
4) 配电总支路上安装计量电表，可用于统计低压侧用电总量，校核支路电耗。
3.2智能数据网关(NL-2000建筑能耗数据采集器)
1）产品概述
该设备是一个高性能的能耗采集设备，负责采集多种计量表具中的计量信息，定期通过 TCP/IP 通道将各种计量信息打包远程上传到服务器中。 支持 DL/T 645-1997、DL/T 645-2007 和 ModBus 协议。 可通过专用软件实时查看设备运行状态。通过 USB 接口可以灵活配置采集器的通讯参数及表具类型和数量。
2） 技术指标
供电电压： 24V AC/DC; 10%
功率： < 10W
贮存温度： 0-50 °C
工作温度： 0-50 °C
湿度： 最大 90% RH，无冷凝
尺寸： 87.5mm（宽）x158.8mm（长）x62mm（高）
RS-485 通讯速率： 1200bps 2400 bps 4800 bps 9600 bps 19200 bps 38400 bps
RS-485 总线介质： 双绞线
以太网通讯速率： 10Mbps
以太网总线介质： 超五类非屏蔽或屏蔽（双绞线或 FTP ）电缆
表具容量： 64
3） 接口与指示灯
1—复位按键（RESET）
2—USB/串口切换开关（SW1）
3—USB 接口（USB）
4—MicroSD 卡座（SD）
5—电源指示灯（PWR）
6—运行状态指示灯 1（STATUS1）
7—运行状态指示灯 2（STATUS2）
8—运行状态指示灯 3（STATUS3）
9—RS485-1 发送指示灯（485-1_Tx）
10—RS485-1 接收指示灯（485-1_Rx）
11—RS485-2 发送指示灯（485-2_Tx）
12—RS485-2 接收指示灯（485-2_Rx）
13—工作模式选择开关（SW2）
14—RJ45 网络接口（NET）
15—RS485-2 接口（RS485-1）
16—RS485-1 接口（RS485-2）
17—电源接口（24V）
注：MicroSD 暂时未使用RS485-1 接口连接支持 DL/T 645-1997/2007 协议的表具，RS485-2 接口连接支持 ModBus协议的表具。
四、系统简介
基于对建筑内部水量、电能、燃气等各项能耗相关信息的采集、数据统计、分析、对比及报表汇总等功能，能耗管理系统为用户提供了一个可视性、易管理、易统计的能耗管理平台，为实现合同能源管理提供了科学准确的依据。
功能优势：
采用B/S架构
能够实现分项计量，基于统一的分项模型对以多个建筑的能耗信息；
能够按照建筑的真实物理结构，实现分区域能耗的计量、分析；
通信方式成熟、安全、可靠，完全满足数据的传输要求，并具备其他数据接入和数据上传功能。
技术优势：
采用JAVA技术实现整体架构，可在Windows、Linux等不同平台上部署。
系统功能需求分析
1首页
1.1首页主要分为三个区域，其中上方是软件logo，名称及当前登录用于和退出系统，左边是功能导航区，右侧主体部分是信息展示区。
1.2功能导航区包含电能分析、水量能耗、燃气能耗、设备监控、能耗分析、报表管理、系统管理、用户管理等系统主要功能，每个功能下还有若干子功能。
1.3信息展示区分为2部分，左侧是GIS地图，默认显示所有建筑地理位置。右侧显示能耗数据，包过查询时间，默认查询当前月份，建筑的名称，建筑总电量，已经4个分项，分别是空调用电，照明用电，动力用电，其他用电。以及饼图显示分项能耗数据信息。
1.4可以点击地图上的建筑图标，地图会滑到当前点击建筑为中心的区域，并弹出信息框显示建筑名称和建筑图片。右侧显示该建筑的能耗数据，包过查询时间，默认查询当前月份，建筑的名称，建筑总电量，已经4个分项，分别是空调用电，照明用电，动力用电，其他用电。以及饼图显示分项能耗数据信息。
2.电能分析
电能分析是对建筑的用电情况以图形的方式展现、分析。包括：电能首页、电能架构图、电能分项、电能功能区、电能设备、电能分项对比等子模块。
2.1电能首页
电能首页默认显示建筑单位选择列表中缺省用户单位当日累计到当前时间的能耗信息，包括建筑总电量能耗柱状统计图、分项能耗趋势图。
建筑总电量能耗柱状统计图：用柱状图表示所选建筑单位的总用电统计信息以及去年同期总用电统计信息。当光标落于图形中的某个柱上时，会显示该时间段的数据标签。
分项能耗趋势图：显示当前建筑所选时段的空调用电、照明插座用电、动力用电、其他用电的分项能耗趋势图。
2.2电能区域架构图
电能区域架构图默认显示建筑单位选择列表中缺省用户单位各区域当日累计到当前时间的能耗信息。通过筛选条件可以查看当前时间段内各区域的能耗信息或费用信息。
2.3电能区域图表
电能区域图表用来显示某些区域在指定时间段内的能耗趋势图。
首先要在“建筑区域”面板中的建筑区域树结构中选择要查看的区域内容（支持多选），点击“查询”方可显示图形化分析结果。
同时“数据类型”提供了能耗（kwh）、费用（元）两种数据类型，“时间”支持按天、按月、按年查询。可根据实际需要，选择“建筑单位”、 “数据类型”、“时间”等数据筛选条件，点击“查询”方可重新显示相应趋势图。将鼠标悬浮于趋势图中任意一点可以查看相关数据信息。
2.4电能分项架构图
电能分项架构图默认显示建筑单位选择列表中缺省用户单位各分项当日累计到当前时间的能耗信息。通过筛选条件可以查看当前时间段内各分项的能耗信息或费用信息。
2.5电能分项图表
电能分项图表用来显示某些分项在指定时间段内的能耗趋势图。
首先要在“电能分项”面板中的电能分项树结构中选择要查看的分项内容（支持多选），点击“查询”方可显示图形化分析结果。
同时“数据类型”提供了能耗（kwh）、费用（元）两种数据类型，“时间”支持按天、按月、按年查询。可根据实际需要，选择“建筑单位”、 “数据类型”、“时间”等数据筛选条件，点击“查询”方可重新显示相应趋势图。将鼠标悬浮于趋势图中任意一点可以查看相关数据信息。
2.6电能支路能耗
电能支路能耗用来显示某些电表设备在指定时间段内的能耗趋势图。
首先要在“电表设备”面板中的电表设备列表中选择要查看的电表设备内容（支持多选），点击“查询”方可显示图形化分析结果。
同时“数据类型”提供了能耗（kwh）、费用（元）两种数据类型，“时间”支持按天、按月、按年查询。可根据实际需要，选择“建筑单位”、 “数据类型”、“时间”等数据筛选条件，点击“查询”方可重新显示相应趋势图。将鼠标悬浮于趋势图中任意一点可以查看相关数据信息。
2.7电设备实时值
电设备实时值可以显示电表设备的最新值以及更新时间等信息。
选择页面左上角建筑单位后，点击 “查询”可以查看当前建筑下的电表设备信息。
3.水量能耗
总述：能源分类监测——水量，通过水建筑区域架构、水计量设备等方式快捷、科学、人性化地为建筑用水相关数据的查看提供支持。
能源分类监测——水量，包括“水量首页”“水量区域”“水量支路能耗”等子功能模块。
3.1水量首页
总述：水量首页用于综合显示某建筑最新水能耗数据统计及分析结果。
3.1.1总水量能耗趋势图
以柱状图及折线图的形式图形化显示某一建筑总水量分析结果。缺省显示当天、去年同期的对比分析结果，可以选择“能耗”“费用”数据换算类型。
将鼠标悬浮于其上可以查看相关数据信息。通过点击能耗数据分析图下方的图例，可以选择性地显示或隐藏相关能耗数据，以便于操作者有针对性地查看。
支持对往期的数据查询，支持按日、月、年进行数据查询和对比分析。
3.1.2最新统计数据
显示该建筑当月“当天总能耗”“当天总费用”“当天单位平米能耗”数据。
此区域内的数据随“总水量能耗分析图”中设定的查询日期联动。
3.2水量区域
总述：建筑区域架构是根据建筑的物理结构和用能单位将建筑物自定义分区。可以通过“建筑区域”查看该建筑用水能耗、费用等相关数据，支持年、月、日时间条件的选择。
1）水建筑区域的划分在系统后台完成，前台只提供相关区域的划分结果信息。
2）首先要在“建筑单位”设置面板中的建筑区域树结构中选择要查看的内容（支持多选），界面方可显示图形化分析结果。
3）同时“数据类型”提供了能耗（m³）、费用（元）两种数据查看方式，“时间”支持按天（日期）、月份、年份查询。可根据实际需要，选择“建筑单位”、 “数据类型”、“时间”等数据筛选条件，重新刷新显示。
4）将鼠标悬浮于其上可以查看相关数据信息。点击能耗数据分析图下方的图例，可以选择性地显示或隐藏相关能耗数据，以便于操作者有针对性地查看。
3.3水量支路能耗
总述：水计量设备，是指按独立末端设备（水表）查看水能耗数据。
在“选择支路”设置面板中的支路参数树结构中选择要查看的内容（支持多选），界面方可显示图形化分析结果。
同时“数据类型”提供了能耗（m³）、费用（元）两种数据查看方式，“时间”支持按天、月份、年份查询。可根据实际需要，选择“建筑单位”、“数据类型”、“时间”等数据筛选条件，重新刷新显示。
将鼠标悬浮于其上可以查看相关数据信息。点击能耗数据分析图下方的图例，可以选择性地显示或隐藏相关能耗数据，以便于操作者有针对性地查看。
3.4报表
3.4.1多建筑总用电报表
多建筑总用电能耗报表是对多个建筑的电能耗使用情况的报表分析。可以Excel格式导出。
首先要在“选择建筑”设置面板中的建筑树结构中选择要查看的内容（支持多选），点击“查询”方可显示图形化分析结果。
同时“数据类型”提供了能耗（kWh）、费用（元）两种数据查看方式，“时间”支持按天（日期）、月份、年份查询。可根据实际需要，选择“建筑单位”、 “数据类型”、“时间”等数据筛选条件，重新点击“查询”显示。
3.4.2分项电量报表
分项电量报表是对多个分项的电能耗使用情况的报表分析。可以Excel格式导出。
首先要在“选择分项”设置面板中的分项树结构中选择要查看的内容（支持多选），点击“查询”方可显示图形化分析结果。
同时“数据类型”提供了能耗（kWh）、费用（元）两种数据查看方式，“时间”支持按天（日期）、月份、年份查询。可根据实际需要，选择“建筑单位”、 “数据类型”、“时间”等数据筛选条件，重新点击“查询”显示。
3.4.3区域电量报表
区域电量报表是对多个建筑区域的电能耗使用情况的报表分析。可以Excel格式导出。
首先要在“选择区域”设置面板中的建筑区域树结构中选择要查看的内容（支持多选），点击“查询”方可显示图形化分析结果。
同时“数据类型”提供了能耗（kWh）、费用（元）两种数据查看方式，“时间”支持按天（日期）、月份、年份查询。可根据实际需要，选择“建筑单位”、 “数据类型”、“时间”等数据筛选条件，重新点击“查询”显示。
3.4.4支路电量报表
支路电量报表是对多个支路的电能耗使用情况的报表分析。可以Excel格式导出。
首先要在“选择支路”设置面板中的支路树结构中选择要查看的内容（支持多选），点击“查询”方可显示图形化分析结果。
同时“数据类型”提供了能耗（kWh）、费用（元）两种数据查看方式，“时间”支持按天（日期）、月份、年份查询。可根据实际需要，选择“建筑单位”、 “数据类型”、“时间”等数据筛选条件，重新点击“查询”显示。
3.4.5水量报表
水量报表是对多个水表的水量能耗使用情况的报表分析。可以Excel格式导出。
首先要在“选择设备”设置面板中的水表树结构中选择要查看的内容（支持多选），点击“查询”方可显示图形化分析结果。
同时“数据类型”提供了能耗（m³）、费用（元）两种数据查看方式，“时间”支持按天（日期）、月份、年份查询。可根据实际需要，选择“建筑单位”、 “数据类型”、“时间”等数据筛选条件，重新点击“查询”显示。
3.5设备监控
3.5.1采集器监控
总述：对采集器进行监控，一旦发现采集器离线，用户可通过发送邮件功能，向项目管理人员发送邮件进行通知。
该页面显示按照采集器编号排序，显示“采集器编号”、“采集器名称”、“建筑编号”、“建筑名称”、“状态”等信息。提供发送邮件功能，当采集器离线时，可以通过邮件方式，通知项目管理人员。管理员邮箱信息在建筑单位的扩展信息中填写。
3.5.2异常数据
总述：数据异常及数据丢失后，该仪表设备名称、编号等信息将在实时监控列表中按出错日期倒排序列出。
①数据丢失查看
丢失数据列表中，按丢失时间倒排序显示出设备名称、设备编号、设备类型、日期、错误状态、错误值等信息。
缺省为电、水、燃气全部仪表出错数据信息，可通过“设备类型”有选择地分类查看。
②数据异常查看
出错数据列表中，按出错时间倒排序显示出出错数据列表中，按出错时间倒排序显示出设备名称、数据编号、出错日期、错误状态、错误值等信息。
缺省为电、水、燃气全部仪表出错数据信息，可通过“设备类型”有选择地分类查看。
3.6系统管理
系统管理模块主要用于工程实施人员对系统中建筑单位、分项计量、采集器、电度仪表及电建筑区域、水仪表及水建筑区域、燃气量建筑区域等进行配置及数据维护管理。
3.6.1建筑单位管理
总述：“建筑单位管理”用于维护系统所管理、监测的全部建筑单位信息。提供建筑单位的“添加”“删除”“修改”“建筑扩展信息管理”“建筑图片管理”等功能。
添加建筑单位
创建新的建筑单位，填写建筑相关基础数据。
1)在“建筑单位管理”窗口中，点击“添加”按钮。
2)在弹出的“添加建筑单位”窗口中正确填写后点击面板下方的“保存”/“取消”按钮，提交或放弃提交数据。
3)弹出操作成功/失败提示窗口，点击“确定”关闭弹出窗口后自动刷新建筑单位列表。
删除建筑单位
删除系统中已存在的建筑单位及相关数据。
1)在建筑单位列表中，单击选择需要删除的建筑单位名称。
2)点击“删除”按钮：在弹出的确认窗口中选择“确定”/“取消”：删
除或放弃删除数据。
3)弹出操作成功/失败提示窗口，点击“确认”关闭弹出窗口并自动刷新建筑单位列表。
修改建筑单位
维护更新系统中已存在的建筑单位信息。
1)在建筑单位列表中，单击选择需要进行修改的建筑单位名称。
2)点击“修改”按钮：在弹出的“修改建筑单位”面板中对数据进行修改。
3)点击输入面板下方的“保存修改”/“取消”按钮：提交或放弃修改数据。
4)弹出操作成功/失败提示窗口，点击“确认”关闭弹出窗口并自动刷新建筑单位列表。
建筑扩展信息维护
维护建筑相关基本信息，为系统的各项能耗分析提供基础数据。
1)在建筑单位列表中，单击选择需要维护的建筑单位。
2)点击“扩展信息”按钮：在弹出的“建筑单位扩展信息”面板中对建筑扩展信息进行添加/修改，其中标有“*”号的为必填项。
3)点击输入面板下方的“保存扩展”/“取消”按钮：提交或放弃提交数据。
4)弹出操作成功/失败提示窗口，点击“确认”关闭弹出窗口。
建筑图片管理
对系统中所用建筑图片进行维护管理。
1)在建筑单位列表中，单击选择需要上传或维护建筑图片的建筑单位。
2)点击“建筑图片”按钮：在弹出的“添加建筑图片”面板中对建筑图片进行上传/覆盖更新。
3)点击输入面板下方的“关闭”按钮，关闭弹出窗口，完成操作。
[重要说明]：
a)允许.jpg .gif .png .bmp格式图片，图片大小不得超过2M。
b)图片一经上传不允许删除，可通过覆盖更新功能修改上传图片。
3.6.2采集器管理
采集器管理子模块用于实现对本系统中各建筑单位所需的能耗数据采集器及其相关信息的添加、删除、修改。
能耗数据采集器是设备能耗采集系统的一部分，负责从计量仪表中获取和存储能耗数据和运行参数数据，并以基于《功能建筑节能监测系统技术规范》附录H中的协议，通过有线或者无线方式将数据传输到数据中心的设备。
添加采集器
采集器编码：采集器所对应的唯一标识，参照《建筑节能导则》，必填项；
采集器名称：采集器的名称，必填项；
所属单位：选择采集器对应的建筑；
删除采集器
在采集器管理列表中，单击列表中的“删除”按钮，系统弹出确认删除窗口，点击“是”按钮，所选采集器及相关信息将从列表中删除并提示删除成功。
修改采集器
在采集器管理列表中，选择目标采集器，点击编辑按钮，即可修改采集器信息。
3.6.3设备管理
3.9.2添加设备
点击主窗口上方的“添加”按钮，即可为创建新的设备。
设备编码：两位数字，不支持中文及其它符号，必填项；
设备描述：电度仪表名称，支持中文、数字、字母或其组合，必填项；
变比：电表的互感器变比
最大值：电表的最大计数
表具类型：选择设备类型
所属采集器：从系统给出的下拉菜单中选择，必填项；
计量分项：从系统给出的列表中选择，必填项；
所属区域：从系统给出的列表中选择，必填项；
仪表参数：从系统给出的列表中选择，必填项；
计量单位：根据所选择“设备类型”，从系统给出的下拉菜单中选择相应单位，必填项；
设置完成后，点击“保存”按钮完成操作。
删除设备
在设备管理列表中，单击列表中的“删除”按钮，系统弹出确认删除窗口，点击“是”按钮，所选采集器及相关信息将从列表中删除并提示删除成功。
修改设备
在设备管理列表中，点击列表中的编辑按钮，即可弹出编辑面板，修改对应信息，点击确认即可。
查看子设备
在设备管理列表中，点击列表中的查看子设备按钮，在列表下面显示出子设备的信息。
删除子设备
在设备管理列表中，点击列表中的查看子设备按钮，在列表下面显示出子设备的信息。点击子设备列表中的删除按钮，删除子设备信息。
3.6.4区域管理
区域管理子模块用于实现对本系统中各建筑单位划分区域及其相关信息的添加、删除、修改功能。
添加一级区域
点击右上角“添加一级区域”按钮，弹出添加一级区域输入框，输入对应的信息，点击“确定”按钮，即可完成添加一级区域功能。
添加子区域
在区域列表中，点击某条区域记录右侧的“添加子区域”按钮，弹出添加子区域输入框，输入对应的信息，点击“确定”按钮，即可完成添加子区域功能。
修改区域
在区域列表中，点击某条区域记录右侧的“修改”按钮，弹出修改区域输入框，输入对应的信息，点击“确定”按钮，即可完成修改区域功能。
删除区域
在区域列表中，点击某条区域记录右侧的“删除”按钮，弹出删除区域确认框，点击“是，删除！”按钮，即可完成删除区域功能，删除当前区域时，当前区域的子区域也会被删除。
3.6.5费用计划管理
费用计划管理子模块用来定义和维护不同行政区域内、不同时段各分项能耗的计费标准，以方便系统准确计算出能耗费用。
添加能耗费用计划
点击右上角“添加费用计划”按钮，弹出添加费用计划输入框，输入对应的信息，点击“确定”按钮，即可完成添加费用计划功能。
删除能耗费用计划
在费用计划列表中，点击某条费用计划右侧的“删除”按钮，弹出删除费用计划确认框，点击“是，删除！”按钮，即可完成删除费用计划功能。
修改能耗费用计划
在费用计划列表中，点击某条费用计划右侧的“修改”按钮，弹出修改费用计划输入框，输入对应的信息，点击“确定”按钮，即可完成修改费用计划功能。
费用详细计划管理
点击某个费用计划右方的“查看详细”按钮，即可管理该能耗费用计划的详细信息，包括添加、修改和删除计划内容功能。
点击“添加详细信息”按钮，弹出“添加费用详细信息”面板，填写下列信息：
费用类型：从系统提供的选项下拉菜单中选择，必填项；
单价：输入数字，整数及小数均可，单位为元人民币，必填项；
开始时间：时、分的设置采用24小时制，必填项；
结束时间：说明及操作同于开始时间。
设置完成后，点击“保存”按钮完成操作。
3.6.6虚拟表具管理
虚拟表具管理子模块用来定义和维护虚拟表能耗的计算公示，以方便系统计算虚拟表能耗。
在虚拟表列表中，点击某条虚拟表右侧的“修改公示”按钮，弹出修改公示输入框，输入对应的信息，点击“确定”按钮，即可完成修改虚拟表公示功能。
3.7权限管理
权限管理模块包括角色管理、用户管理两部分功能，主要用于系统管理员根据实际情况，为本系统的使用者科学合理地定义角色，给角色赋予相应的从系统浏览数据或向系统提交数据的权限，并将角色赋予每位系统用户。
3.7.1角色管理
角色管理子模块将系统中“各功能子模块的数据浏览权限，根据实际需要进行科学合理的分配，并定义为若干的角色。不同角色对于系统的浏览或操作权限不同。如下图所示：
添加角色
创建新的角色，并赋予相应模块的操作权限。
1)在“角色管理”窗口中，点击“添加”按钮。
2)在弹出的“添加角色信息”窗口中正确填写后点击面板下方的“保存”/“取消”按钮，提交或放弃提交数据。
3)弹出操作成功/失败提示窗口，点击“确定”关闭弹出窗口后自动刷新用户列表。
[表单字段说明]：
角色名称：允许输入中文、英文、字母，必填项。
描述信息：对角色进行简单说明，必填项。
权限：根据系统操作实际需要，在功能模块树状结构图中为每个角色赋予相应的操作权限。
删除角色
删除系统中已存在的角色及相关信息。
4)在角色列表中，单击选择需要删除的角色名称。
5)点击“删除”按钮：在弹出的确认窗口中选择“确定”/“取消”：删
除或放弃删除数据。
6)弹出操作成功/失败提示窗口，点击“确认”关闭弹出窗口并自动刷新角色列表。
修改角色
维护更新系统中已存在的角色信息。
7)在角色列表中，单击选择需要进行修改的角色名称。
8)点击“修改”按钮：在弹出的“修改角色信息”面板中对数据进行修改。
9)点击输入面板下方的“保存”/“取消”按钮：提交或放弃修改数据。
10)弹出操作成功/失败提示窗口，点击“确认”关闭弹出窗口并自动刷新角色列表。
3.7.2用户管理
“用户管理”为建筑节能综合管理系统的操作人员提供了用户的添加、删除、修改功能，以及角色分配功能。
3.10.1添加用户
创建新的用户信息，并进行相应权限设置。
1)在“用户管理”窗口中，点击“添加”按钮。
2)在弹出的“添加用户信息”窗口中正确填写后点击面板下方的“保存”/“取消”按钮，提交或放弃提交数据。
3)弹出操作成功/失败提示窗口，点击“确定”关闭弹出窗口后自动刷新用户列表。
[表单字段说明]：
用户名：允许输入中文、英文、字母，必填项。
密码：允许输入英文、字母、字符，必填项。
类型：用户类型分为两类，“管理员” “普通用户”，缺省为“管理员”。管理员为系统管理员，普通用户指单建筑管理者。
角色：角色的分类，读取管理员在“角色管理”中创建的分类。系统默认数据为“管理员”“用户”两个。
管辖建筑：为该用户分配可监测或管理的建筑单位，至少关联一个建筑，必填项。
删除用户
删除系统中已存在的用户及相关信息。
6)在用户列表中，单击选择需要删除的用户名。
7)点击“删除”按钮：在弹出的确认窗口中选择“确定”/“取消”：删
除或放弃删除数据。
8)弹出操作成功/失败提示窗口，点击“确认”关闭弹出窗口并自动刷新用户列表。
修改用户
维护更新系统中已存在的用户信息。
9)在用户列表中，单击选择需要进行修改的用户名。
10)点击“修改”按钮：在弹出的“修改用户信息”面板中对数据进行修改。
11)点击输入面板下方的“保存”/“取消”按钮：提交或放弃修改数据。
弹出操作成功/失败提示窗口，点击“确认”关闭弹出窗口并自动刷新用户列表。
